不同物料制粒技術總結 發(fā)布時間：2016-06-06 15:13:37  來源：  瀏覽量：9308

隨著顆粒飼料在畜禽、水產(chǎn)養(yǎng)殖行業(yè)以及復合肥、啤酒花、菊花、木屑、花生殼、棉籽粕等新興行業(yè)的推廣運用，使用環(huán)模制粒機的單位越來越多，由于目前飼料配方的不同，以及地區(qū)性的差異，用戶對顆粒飼料的要求也不同。每個飼料廠家對其所生產(chǎn)的顆粒飼料都要求有良好的顆粒品質(zhì)和最高的制粒效率，由于飼料配方不同，使得壓制這些顆粒飼料時對環(huán)模參數(shù)的選擇也各不相同，環(huán)模的參數(shù)主要體現(xiàn)在對材質(zhì)、孔徑、孔形、長徑比、開孔率的選擇。而環(huán)模參數(shù)的選擇又必須根據(jù)組成飼料配方的各種原料化學成分和物理性質(zhì)決定，原料化學成分主要包括蛋白質(zhì)、淀粉、脂肪、纖維素等。而原料的物理性質(zhì)主要包括粒度、水分、容量等。

畜禽料中主要含小麥和玉米，淀粉含量較高而纖維含量較少，屬高淀粉飼料，壓制這類飼料必須保證淀粉充分糊化，達到高溫和處理條件，環(huán)模厚度一般較厚，孔徑范圍較廣，長徑比一般在1：8-1：10之間。而肉雞、肉鴨等屬于高能量飼料，脂肪含量較高，制粒容易，一半長徑比較大，在1：10-1：13之間。

水產(chǎn)料主要有魚飼料、蝦飼料、甲魚料等，魚飼料中粗纖維含量較高，蝦飼料、甲魚料中粗纖維含量較少而蛋白質(zhì)含量較高，屬于高蛋白飼料。水產(chǎn)料要求顆粒在水中穩(wěn)化時間長、直徑一致并且長短整齊，這就要求物料制粒時粒度細并且熟化度高，采用前熟和后熟化工藝。魚飼料所用環(huán)?？讖揭话阍?.5-3.5之間，長徑比范圍一般在1：10-1：12之間。蝦飼料所用環(huán)?？讖椒秶?.5-2.5之間，長徑比范圍在1:11-1:20之間,長徑比具體參數(shù)的選擇必須根據(jù)配方中各營養(yǎng)指標以及用戶的要求來確定。同時模孔孔形的設計在強度允許的條件下盡量不使用階梯孔，保證切出的顆粒長短整齊，直徑一致。

復合肥配方中主要有無機肥、有機肥、礦物組成，復合肥中的無機肥例如尿素對環(huán)模腐蝕性較大，而礦物質(zhì)對環(huán)模?？滓约皟?nèi)錐孔磨損厲害，擠壓力較大。復合肥環(huán)?？讖揭话爿^大，范圍在3-6之間，由于磨損系數(shù)大，?？纂y出料，所以長徑比比較小，一般在1:4—1：6之間，同時由于復合肥中含有菌種，溫度不能超過50-60度，否則容易殺死菌苗。所以復合肥要求制粒溫度較低，一般環(huán)模壁厚比較薄。由于復合肥對環(huán)模模孔磨損厲害，對孔徑的要求不太嚴格，一般環(huán)模使用到壓輥間隙無法調(diào)整時才報廢，所以用階梯孔長度來保證長徑比，提高環(huán)模最終使用壽命。

啤酒花中粗纖維含量高并且含有菌種，溫度一般不能超過50度，所以壓制啤酒花的環(huán)模壁厚較薄，長徑比較短，一般為1:5左右，顆粒直徑較大在5-6之間。

菊花、花生殼、棉籽粕、木屑中含大量的粗纖維，粗纖維含量在20%以上，油脂含量少，物料通過?？椎哪Σ磷枇^大，制粒性能差，同時對顆粒的硬度要求較低，一般能成形就難滿足要求，顆粒直徑較大，一般在6-8之間，長徑比一般為1:4-1:6左右。由于這類飼料容重小，?？字睆酱?，制粒前須用膠帶把?？讌^(qū)外圓封好，以便讓物料充分填入?？缀蟪尚危侔涯z帶撕開。

對于各種物料的制粒，不能死搬教條，必須根據(jù)物料的制粒特性以及各飼料廠家的具體特點來選擇正確的環(huán)模參數(shù)和操作條件，因地制宜，才能生產(chǎn)出高品質(zhì)的飼料。

異常顆粒的產(chǎn)生原因分析及改進方法

飼料生產(chǎn)單位在生產(chǎn)飼料時經(jīng)常會出現(xiàn)異常顆粒料，影響了顆粒的外觀和內(nèi)在品質(zhì)，從而影響了飼料廠的銷量及聲譽。下面就飼料廠經(jīng)常出現(xiàn)的異常顆粒情況進行原因分析及建議改進辦法列表說明：

序號	外形特點	產(chǎn)生原因	建議改就能辦
1	顆粒彎曲外側(cè)呈現(xiàn)許多裂紋	1、切刀離環(huán)模太遠且較鈍 2、粉料太粗 3、飼料硬度太低	1、移動切刀，更換刀片 2、提高粉碎細度 3、增加?？子行чL度 4、添加糖蜜或油脂
2	出現(xiàn)水平橫向裂紋	1、纖維過長 2、調(diào)質(zhì)時間太短 3、濕度過大	1、控制纖維細碎度 2、延長調(diào)制時間 3、控制原料溫度，減少調(diào)質(zhì)水分
3	顆粒產(chǎn)生垂直裂紋	1、原料具有彈性，即壓縮后會膨脹 2、水分過多，冷卻時出現(xiàn)裂紋 3、在?？變?nèi)停留時間太短	1、改進配方，增加飼料密度 2、調(diào)質(zhì)時使用干飽和蒸汽 3、增加?？子行чL度
4	由一源點產(chǎn)生輻射性裂痕	有大粒原料未粉碎（如半粒或整粒玉米粒）	控制原料粉碎細度，增加粉碎均勻度
5	顆粒表面凹凸不平	1、夾雜大粒原料，調(diào)質(zhì)不充分，未軟化，突出表面 2、蒸汽中有氣泡，制粒后氣泡破裂出現(xiàn)凹坑	1、控制原料粉碎細度，增加粉碎均勻度 2、改善蒸汽質(zhì)量
6	須狀顆粒	蒸汽過多，壓力過大，顆粒離開環(huán)模產(chǎn)生爆裂，使纖維顆粒原料凸出表面成須狀	1、減少蒸汽壓力，用低壓蒸汽（15-20psi）調(diào)質(zhì) 2、注意減壓閥位置是否準確

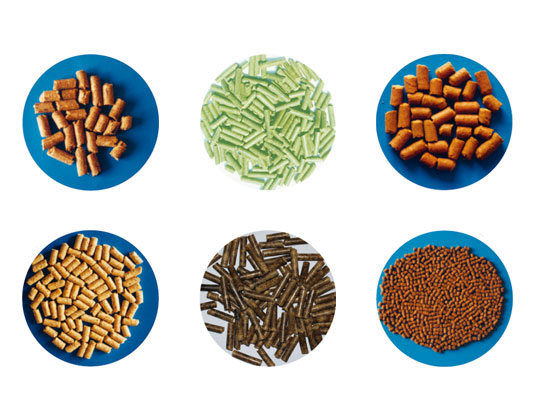

物料類型	飼料類型	環(huán)?？讖?
	高淀粉飼料	Φ2-Φ6
畜禽料顆粒	高能量飼料	Φ2-Φ6
水產(chǎn)料顆粒	高蛋白質(zhì)飼料	Φ1.5-Φ3.5
復合肥顆粒	含尿素飼料	Φ3-Φ6
啤酒花顆粒	高纖維飼料	Φ5-Φ8
菊花顆粒	高纖維飼料	Φ5-Φ8
花生殼顆粒	高纖維飼料	Φ5-Φ8
棉籽殼顆粒	高纖維飼料	Φ5-Φ8
草炭顆粒	高纖維飼料	Φ5-Φ8
木屑顆粒	高纖維飼料	Φ5-Φ8
